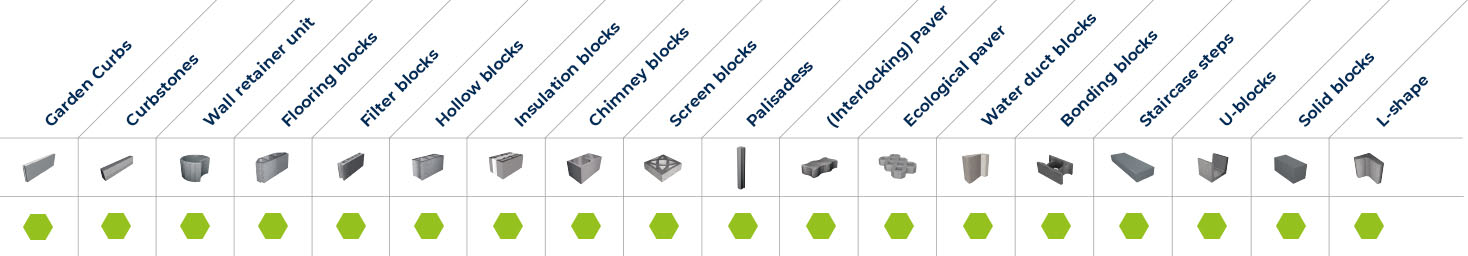

Az egy raklap blokkkészítő gép egy téglakészítő gép, amelyet kifejezetten blokkok előállítására használnak. Egyetlen raklap blokk -készítő gépet alkalmaznak a légyhamu, a folyó homok, a kavics, a kőpor, a hulladék ceramsite salak, az olvasztó salak és más anyagok, kis mennyiségű cementet adnak hozzá, és új fali anyagblokkokat állítanak elő. Az ilyen típusú formázógép általában hidraulikus formázási módot alkalmaz, és vannak rezgésképzés is. Az egyetlen raklap blokk -készítőkészítő gépe a csendes, statikus nyomásmód, a zaj, a nagy teljesítmény, a nagy sűrűség, a raklap karbantartásának, a rövid karbantartási ciklusnak, a kevesebb munkaerőnek, a munkaterületnek a speciális követelményeinek és a termékek széles választékának jellemzői vannak. Az egy raklap blokkkészítő gép nagy szilárdságú blokkok, például standard téglák előállításához alkalmas, amelyek általában erősebbek, mint a hagyományos agyagtégla, felfelé és lefelé történő préseléssel és a gyártás során erősen rezegve. Ezen túlmenően, a különböző formák cseréjével, a gép különféle formájú és specifikációk blokkolási termékeit is előállíthatja, például külső faltömböket, belső faltömböket, virágfal -blokkokat, padlóblokkokat, töltési blokkokat, reteszelő járdák blokkokat és járdák stb.
Termékvideó
Fő technológiai szolgáltatások

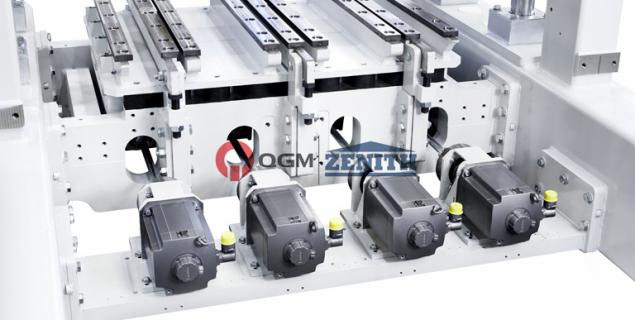

(1) Az ultra-dinamikus nevű kiváló minőségű szervo tömörítő rendszer nagyon magas tömörítést és extrém dinamikát jelent. Ezért garantálja a kiváló minőségű termékek gyors és hatékony előállítását. Különösen a nagy mennyiségű, valamint a prémium termékek esetében, amelyeket előzetesen és közbenső rezgéssel állítanak elő, ez a rezgési rendszer számos előnyt jelent. A rendszer olajfürdő nélkül működik, amely környezetbarát és alacsony karbantartási igényű termelést támogat.

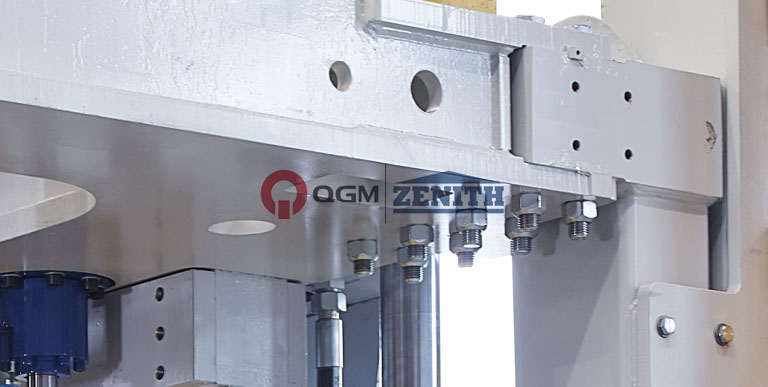

(2) A csavarszerelvények használata a rezgési asztalhoz, a motor keresztirányú gerendájához és a keret oldalsó alkatrészek ennek a gépnek a különleges jellemzője. Ez egyedülálló a piacon, mivel képes alkalmazkodni az ügyfelek termelési feltételeihez. A csavarozott konstrukció rezisztens csatlakozásokat és kiváló stabilitást is biztosít.

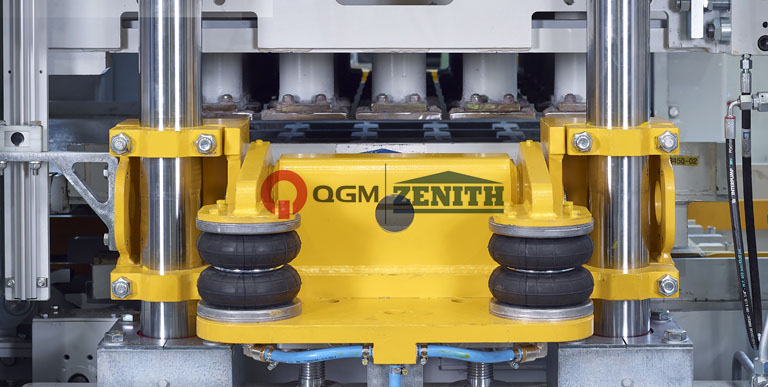

(3) A pneumatikus penész -szorító eszköz egyszerűen megváltoztatja a penészcserét. A penész további rögzítések nélkül van elhelyezve - pl. Csavarok - a penésztartóban. A pneumatikusan működtetett szorító karok rögzítik. Az optimális rezgési eredmények és a hosszabb penész élettartási idő elérhető az elő- és fő rezgés egyedi beállításának köszönhetően. A penész szorítóeszköz mostantól adaptálható más gép- és penészgyártók penészszerelő rendszereihez.

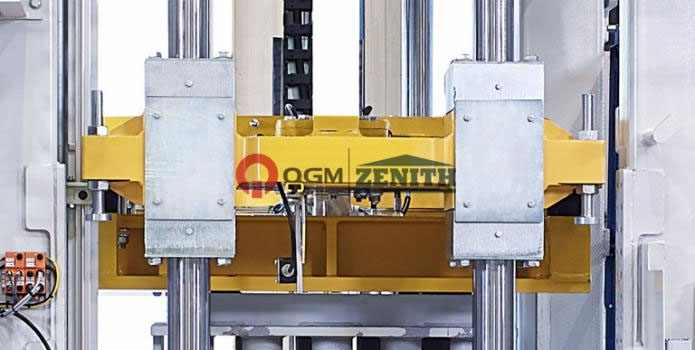

(4) Egy új átjárást fejlesztettek ki a 1500-2-es Zenith géphez, amely lehetővé teszi az oszlopok külön-külön eltávolítását. Ez az új szolgáltatás sok időt takarít meg a karbantartási munkák során, és a csere sokkal biztonságosabban és kevesebb erőfeszítéssel hajtható végre. A szerelvény teljes geometriája, beleértve az oszlopokat is, megegyezik az előző Machine Zenith 1500 géppel. Lehetőség van a meglévő gépeken történő új átjárható utólagos felszerelésre.

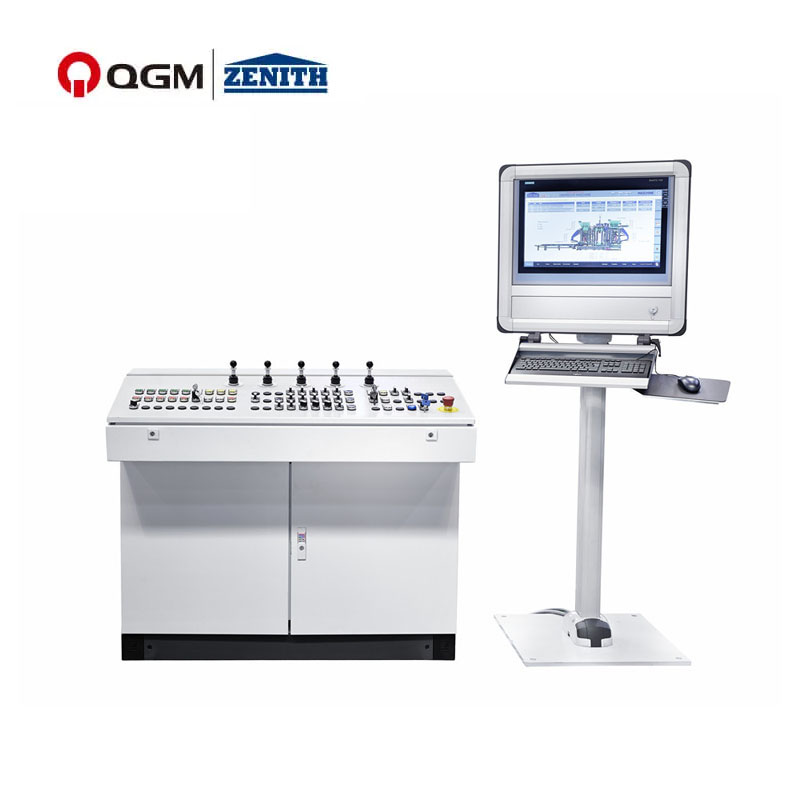

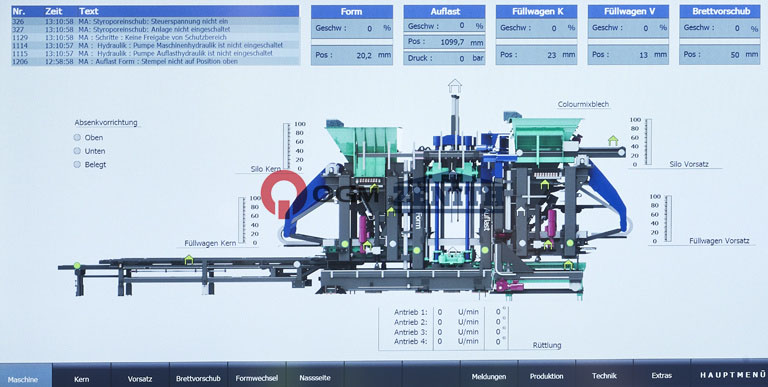

(5) Az önmagában magyarázó és intucionális megjelenítési koncepció garantálja a gép működésének egyszerű megtanulását. Egy új diagnosztikai terv támogatja a szolgáltatókat a legjobb kiigazítások kiválasztásában. Az időigényes problémamegoldás már nem szükséges, és a termelés lecsökkenése minimálisra csökken. A legújabb adatbázis -technológia használatával minden információ rögzíthető, értékelhető és tárolható. Ezek az adatok a teljes növényi hálózatépítésnek köszönhetően bárhol elérhetők.
Műszaki adatok
| A Zenith 1500 egy blokkoló gép alapkonfigurációja | |
| Max. | 1400 mm x 1,200 mm x14 mm |
| Öntési terület | A penész elrendezési rajza szerint |
| Termékméret | 50 mm - 500 mm |
| Az automatikus fia autó műszaki paraméterei | |
| Max. terhelési kapacitás | 15 kg |
| Max. Betöltési kapacitás beillesztési állványonként | Mint tervezés |
| Max. | Mint tervezés |
| A tartó konzol belső szélessége | 1,060 mm |
| Beillesztési tartályrétegek | A rendszerként tervezték |
| Beillesztési állvány távolsága | Mint tervezés |
| Anyautó hajtóereje | Varrjon 11kW |
| Termékmagasság | |
| Max. magasság | 500 mm |
| Min. magasság | 30 mm |
| Rakási magasság | |
| Max. A halmozási magasság (beleértve a raklapot is) | 1800 mm |
| Max. Termelési terület (a standard méret előállítása alatt) | 1350*1,050 mm |
| Raklapméret (szabvány) | 1400*1100 mm |
| Acéllemez vastagsága | 14 mm -es |
| Alapanyag siló kötet | |
| Kivéve a pigmentek silóját | 1500L |
| Gépmagasság | |
| Kivéve a pigmentek eszközét | 35T |
| Raklap szállító | 1.6T |
| Hidraulika eszköz | 3.2T |
| Gépi méret | |
| Max. teljes hossza | 8 250 mm |
| Max. teljes magasság | 4650 mm |
| Max. teljes szélesség | 3150 mm |
| Gépi műszaki paraméterek/ energiafogyasztás | |
| Rezgési rendszer | Szervo rezgési rendszer |
| Rezgési asztal | Maximum: 175KN, 60Hz |
| Felső rezgés | Maximum: 32KN |

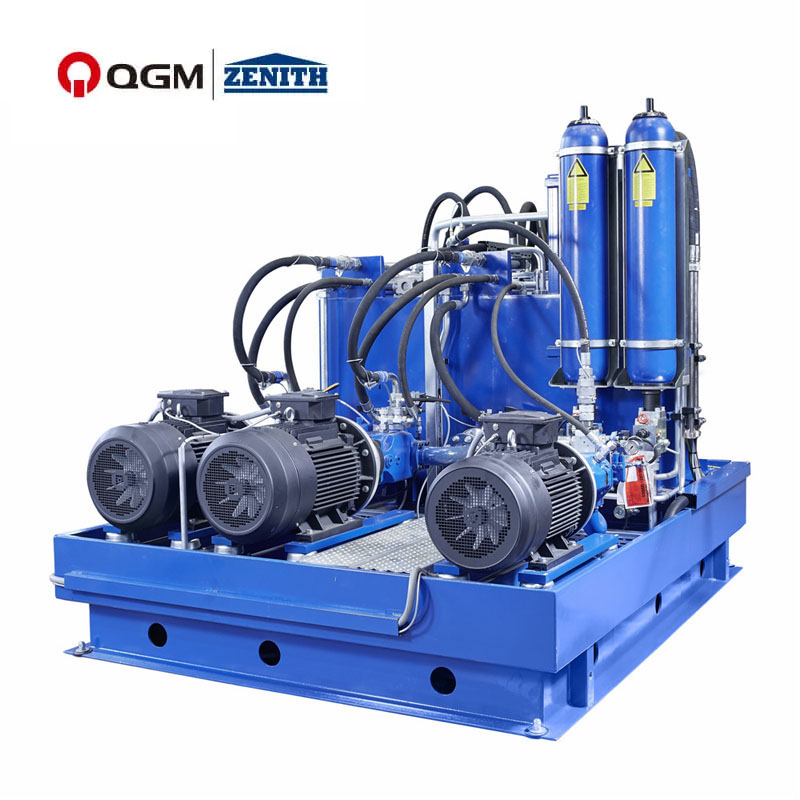

| Hidraulika nyomás | |
| Teljes áramlás | 540L/ perc |
| Működési nyomás | 180 bár |
| Max. hatalom | 140 kW |

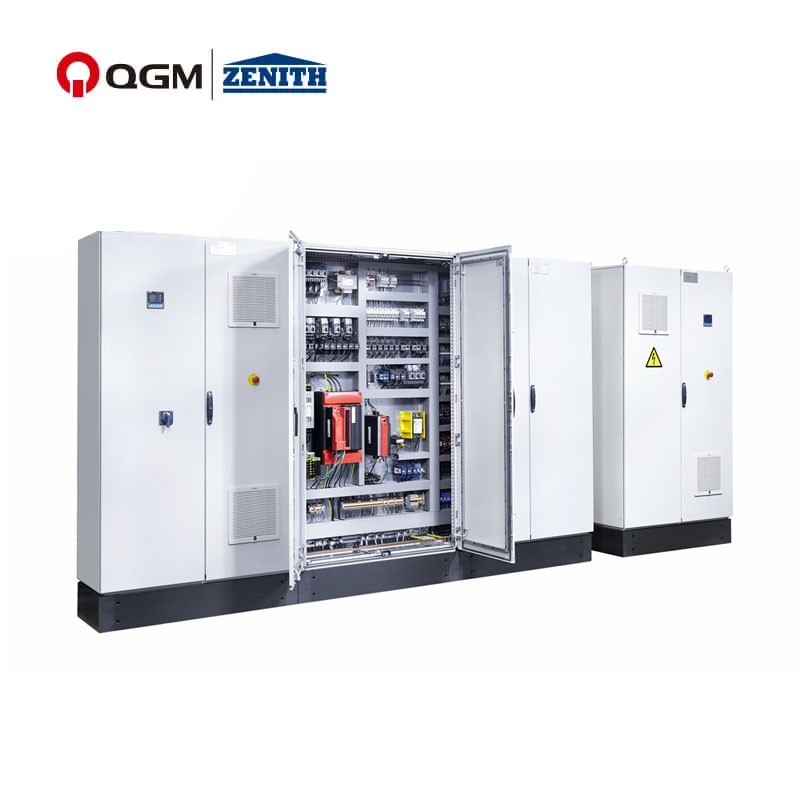

| Irányító rendszer | Siemens S7-1500, érintőképernyős konzol |
Termelési kapacitás
| Blokktípus | Dimenzió (MM) | Képek | Qty/ciklus | Ciklusidő | Termelési kapacitás (8hs -en) |
| Üreges blokk | 400*200*200 |
|
15 | 15S | 28 800 db |
| Téglalap alakú burkolat | 200*100*60 |
|
60 | 14S | 2,419m2 |
| Téglalap alakú burkolat (Facemix nélkül) | 200*100*60 |
|
60 | 11S | 3110m2 |
| Kurván | 150*1000*300 |
|
6 | 20S | 8 640 db |
