Cementtégla gép

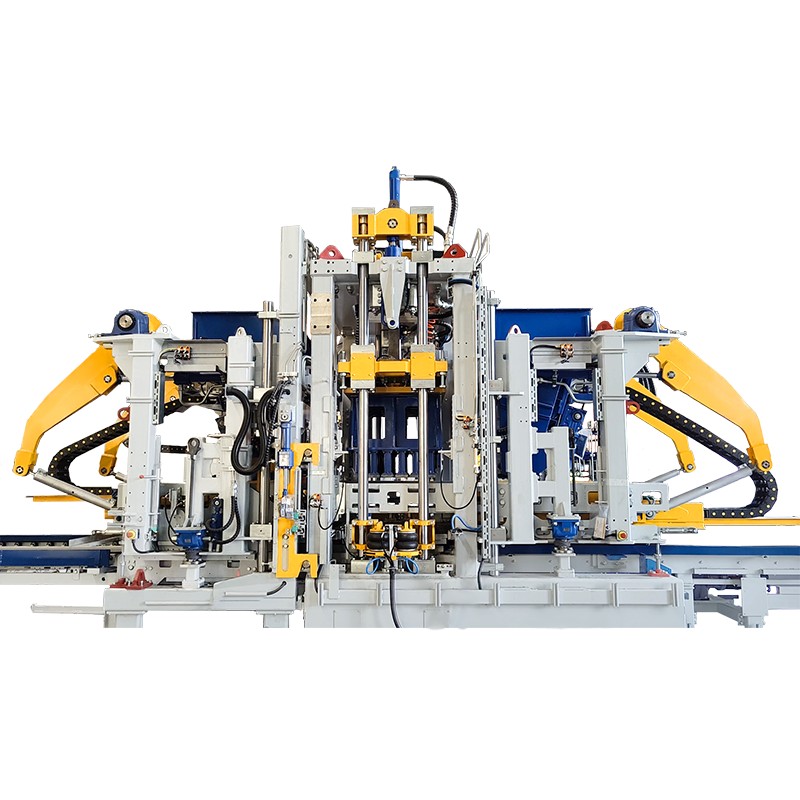

Német Zenith ZN900C teljesen automata cementtégla gép: az intelligens és hatékony cementtermékgyártás szakértője

Márkatechnológiai gének
A német precíziós gyártási folyamatot örökölve a Zenith ZN900C sorozat az ötödik generációs intelligens préselési és alakítási technológiát integrálja, integrálva a Zenith 65 éves innovációját az építőanyag-berendezések terén. Ez a modell kettős tanúsítást kapott a német TÜV tanúsítványtól és a kínai CCS minőségbiztosítási rendszertől.
A termék fő előnyei

1. Kiváló teljesítmény
- Névleges nyomás 900 tonna (1200 tonnáig bővíthető)
- Normál tégla (240×115×53mm) gyártási ciklus 8-10 másodperc
- A napi gyártási kapacitás eléri a 30 000-35 000 darabot (normál munkakörülmények)
- A vibrációs rendszer kétfrekvenciás kapcsolási technológiát alkalmaz (50Hz/60Hz adaptív)

2. Intelligens vezérlőrendszer
Siemens SIMATIC S7-1200 PLC vezérlőközpont 10,4 hüvelykes színes ipari érintőképernyő (támogatja a többnyelvű váltást)
Internet of Things távfelügyeleti rendszer (4G/5G/WIFI hárommódú hozzáférés)
Termelési adatok intelligens elemző jelentési rendszere

3. A kulcselemek konfigurációja
- Hidraulikus egység: Bosch Rexroth testreszabott szervorendszer
- Elektromos alkatrészek: Siemens/Schneider ipari minőségű konfiguráció
- Formarendszer: német 1.2842 speciális formaacél (keménység HRC58-62)
- Váz szerkezete: QT600-3 gömbgrafitos öntöttvas, teljes hőkezeléssel

4. Környezetvédelem és energiatakarékos tervezés
Zajszabályozás ≤68dB (A)
Az egységnyi energiafogyasztás ≤8,5 kWh/m³
Hulladék újrahasznosítási arány ≥95%
Teljesen zárt porcsökkentő kialakítás

Alkalmazási megoldások
Településmérnöki terület
- Járdaburkoló tégla (nyomószilárdság ≥40 MPa)
- szegélykövek (maximális hossza 1500 mm)
- Vízelvezető árok elemei (vízáteresztő képesség ≥1,5 cm/s)
Épületfalazott mező
- Szabványos cementtégla (a GB/T 21144 szerint)
- Üreges blokkok (üregesség 30-55%)
- Dekoratív csempe (felületi pontosság ±0,3 mm) Ipari raktározási terület
- Nagy teherbírású rakomány padlólapok (dinamikus terhelés ≥10 tonna)
- Csúszásgátló ipari padlólapok (súrlódási tényező ≥0,6)
- Korrózióálló padlólapok (sav- és lúgálló PH2-12)
Táj mező
- Utánzó kő burkolólapok (Mohs keménység ≥6)
- Füves tégla (nyitási arány ≥20%)
- Művészi kerítéselemek
Berendezés speciális szolgáltatások
24 hónapos garancia
Ingyenes helyszíni szerelés és üzembe helyezés
Rendszerképzés kezelőknek
Egész életen át tartó technikai támogatás
Globális 48 órás vészhelyzeti reagálás
[Személyre szabott szolgáltatás] Támogatja a speciális formafejlesztést és a teljes automatizálási átalakítást, valamint folyamatoptimalizálási megoldásokat tud nyújtani az ügyfelek nyersanyag-jellemzői alapján.

Műszaki paraméterek

Technológiai előny

A legújabb szervo vibrációs technológia

A blokkgép az új fejlesztésű szervo vibrációs rendszerrel van felszerelve, amely biztosítja a vibrációs motorok szinkronizált állapotát, amely garantálja a tömörítő erő függőleges kimenetét. Kerülje el a gépet érő vízszintes tömörítési erő nyírófeszültség okozta károsodását is, és hosszabbítsa meg a gép élettartamát. A motor fordulatszáma több mint 4000 ford./perc, ami nagyobb tömörítési erőt biztosíthat, és a blokk minősége jelentősen javulna.

Dupla vibrációs rendszer

Vibration Table Nagy teherbírású Svédország HARDOX acél, amely dinamikus asztalból és statikus asztalból áll, amely nagymértékben javítja a vibráció hatékonyságát. Bár van még két vibrátor a tetején, a tömörítés növelése és a betontömbök kiváló minőségének garantálása érdekében.

Automata formarögzítő rendszer légzsákokkal

Légzsákok vannak a szabotázsfejen és a gép két oldalán. Miután a formát a helyére nyomták, a szabotázsfej légzsákja automatikusan felfújódik és meghúzódik. Végül a formakeret légzsákja felfújódik, hogy automatikusan rögzítse a formakeretet. Ily módon sok időt takaríthat meg a különböző öntőformák cseréjéhez, csökkentheti a vibrációs zajokat és növelheti a gyártási hatékonyságot.

Németország SIEMENS vezérlőrendszer

A QGM vezérlőrendszer SIEMENS PLC-t, érintőképernyőt, kontaktorokat és gombokat stb. alkalmaz, amelyek tökéletesen ötvözik a németországi automata technológiát és a fejlett rendszert. A SIEMENS PLC automatikus hibaelhárító funkcióval rendelkezik az egyszerű karbantartás érdekében, valamint automatikus reteszeléssel, hogy elkerülje a működési hibák okozta mechanikai baleseteket. Míg a SIEMENS érintőképernyő valós idejű gyártási állapotot képes megjeleníteni, és egyszerű kezelést érhet el a vizualizációs megjelenítés révén. Abban az esetben, ha bármely alkatrész a jövőben elromlik, a cserealkatrészt helyben lehet beszerezni, ami sok időt és költséget takaríthat meg.

Nagy hatékonyságú hidraulikus rendszer

A hidraulikus szivattyú és szelep olyan nemzetközi márkától származik, amely nagy dinamikus arányos szelepet és állandó teljesítményű szivattyút alkalmaz a fordulatszám és a nyomás beállításához, a nagy stabilitás, a nagy hatékonyság és az energiatakarékos jellemzőkkel.

Intelligens felhőrendszer

A QGM intelligens berendezések felhőrendszere online megfigyelést, távfrissítést, távoli hiba-előrejelzést és hiba-öndiagnosztikát, a berendezések állapotának értékelését valósítja meg; Berendezés működési és alkalmazási állapotjelentéseket és egyéb funkciókat készít; A távirányító és kezelés előnyeivel, gyors hibaelhárítással és karbantartással az ügyfelek számára. Minden összefügg, és a berendezések gyártása és működése a hálózaton keresztül látható a világ minden sarkában.

Következmény felszerelés

Betongyártó és -keverő üzem

Betonkeverő-Planetary

Automata raklap adagoló

Off-Line blokkkockás rendszer

SIEMENS vezérlőrendszer

Keményítő kamra

Stacker/Simple Cuber

Lift/süllyesztő és ujjas kocsi
