| Jellemzők | |
|---|---|
| Max. blokk magassága | 500 mm |
| Min. blokk magassága | 40 mm |
| Választható blokk magasság (min.) | 30 mm |
| Raklap mérete | |
| Standard | 1400 x 1100 x 50 mm |
| Különböző raklapméretek lehetségesek | |
| Hátsó betongarat | |
| Térfogat (geometriai) max. | 2.400 l |
| Face mix garat | |
| Térfogat (geometriai) max. | 2.400 l |
| Különböző garat kivitelek húzólappal vagy adagolólappal többszínű gyártáshoz rendelkezésre állnak. |
|
| Az etetési magasság egyénileg állítható. | |
| A gép súlya | |
| Arckeverő egységgel és formával | AC. 35.000 kg |

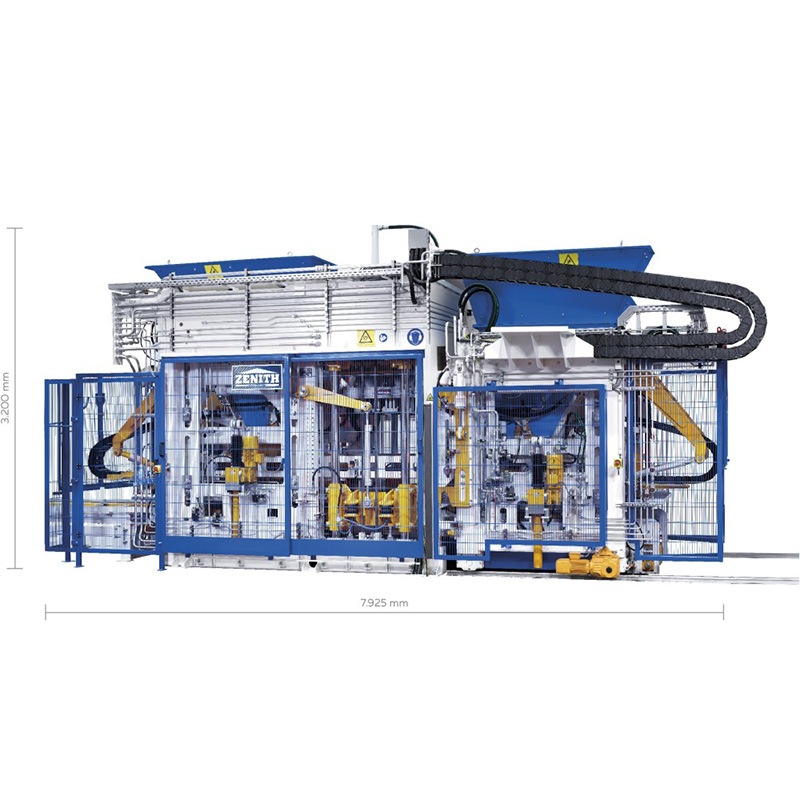

| A gép mérete | |
| Max. teljes hossza arckeverő egységgel | 7,925 mm |
| Max. teljes magasság (szállítás) | 3.200 mm |
| Maximális teljes szélesség | 3.100 mm |
| Vibrációs rendszer | |
|---|---|
| Rezgőasztal egyrészes, Ultra-Dynamic szervó vibrációval frekvencia és amplitúdó szabályozás (centrifugális erő max.) |
175 kN |
| 2 db szabotázsfej vibrátor (max. centrifugális erő) | 35 kN |
| Hidraulika | |
| Kapacitás (összesen) | 560 l/perc |
| Működési nyomás
szivattyú 1 gép szivattyú 2 szabotázsfej 3. szivattyú beállítási mód |
180 bar 200 bar 200 bar |
| Elektromos | |
| Csatlakozási teljesítmény (standard) face mix egységgel Beépített teljesítmény |
kb. 310 kW |
| Csatlakozási teljesítmény | kb. 160 kW |
| Biztosíték védelem | 315A |
| Ellátó vezeték | 4x 185mm² alternatíva 2x 4x 70mm² |
| Rendszer Siemens S7-1500, TIA-Portál |
|

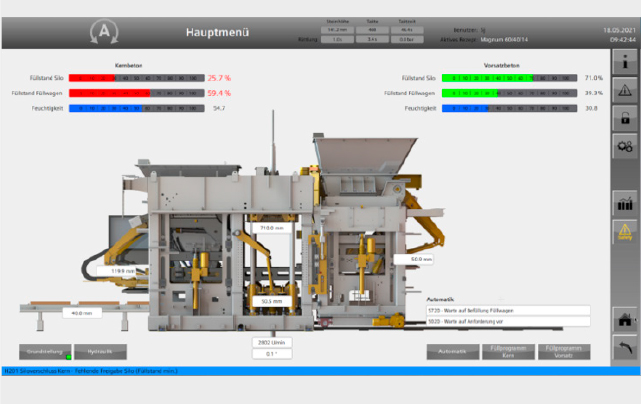

| Működtetés érintőpanelen keresztül |
|
A műszaki adatok előzetes értesítés nélkül változhatnak. A felszerelésről készült képek csak példák. A fotók az ügyfél igénye szerint tartalmazhatnak opciókat.

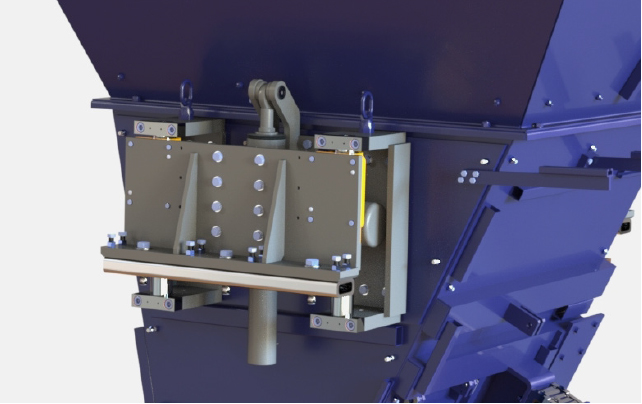

Külön újdonság az állítható magasságú alapkeverő tartály, amelyet a betontermékek minőségének jelentős javítására fejlesztettek ki. Segít optimalizálni az anyagáramlást és gondoskodik az egyenletes anyageloszlásról. Ezenkívül az adagolófiókban lévő töltési mennyiség pontosan és termékfüggően állítható.

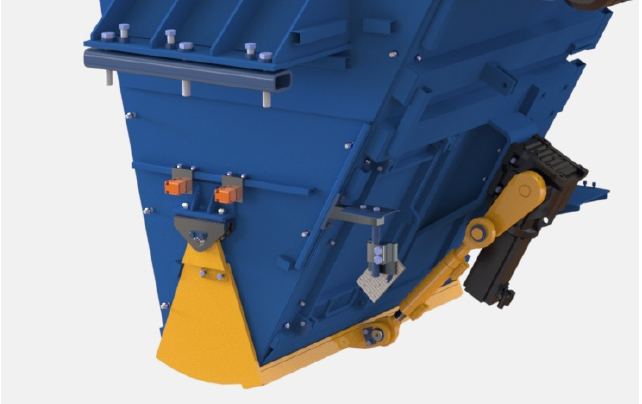

Az alap- és homlokkeverő garat garatszárnyai szervomotorokkal vannak felszerelve. Ez rendkívül gyors nyitási és zárási időt tesz lehetővé. Az eredmény egy sokkal pontosabb adagolás. Előnye a gyártási folyamat jobb reprodukálhatósága, ami tovább javítja a magas termékminőséget.
A fő szabotázsfej sokkal nagyobb rugalmasságot biztosít a gyártás során, mint a szokásos szabotázsfejek. A gumi pufferek száma szabadon választható. Továbbá a fő szabotázs más gyártók csatlakozásai szerint is kialakítható. Ezek az újítások sokkal pontosabbá és megbízhatóbbá teszik a gyártást.

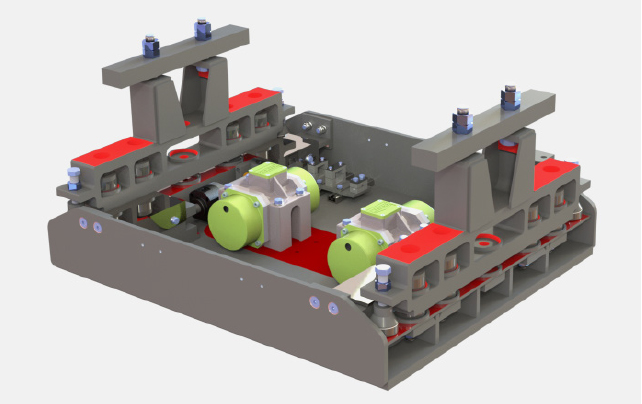

Az egyrészes vibrációs asztallal ellátott vibrációs rendszert az RWTH Aachen-nel együttműködve fejlesztették tovább. A rezgési erők optimális eloszlásának köszönhetően magas energiahatékonyságot ér el. Mivel ez a rendszer olajfürdő nélkül működik, és nem igényel további léghűtést, nagyon környezetbarát és egyszerű karbantartást tesz lehetővé.

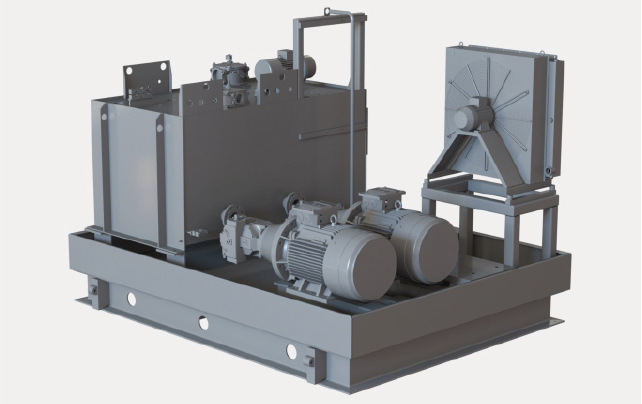

A gép két fő szivattyúval (kapacitása 270 l/perc) és két nyomástárolóval működik a gyors ciklusidő érdekében a normál gyártás során. Szivattyú meghibásodása esetén a gép a második szivattyúval üzemeltethető a gyártás leállásának elkerülése érdekében. A kiegészítő szivattyú az üzemmód beállításához (20 l/perc teljesítmény) garantálja az adott mozgások sebességének biztonságos korlátozását.
Minden főtengely (szabotázsfej, forma, adagolófiók, töltőrács) vezérelt tengelyként van kialakítva a TIA-portálon. Ezért nincs szükség külső vezérlő elektronikára. Ez a rendszer pontos és folyamatos pozicionálást tesz lehetővé. A gyártási folyamat ismétléseinek nagy pontossága garantálja a folyamatosan magas termékminőséget a nonstop gyártás során.
