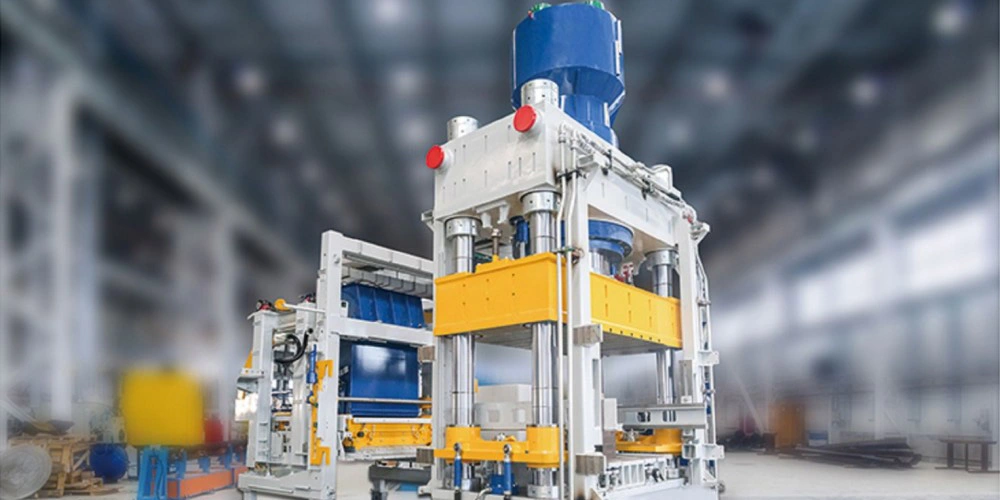

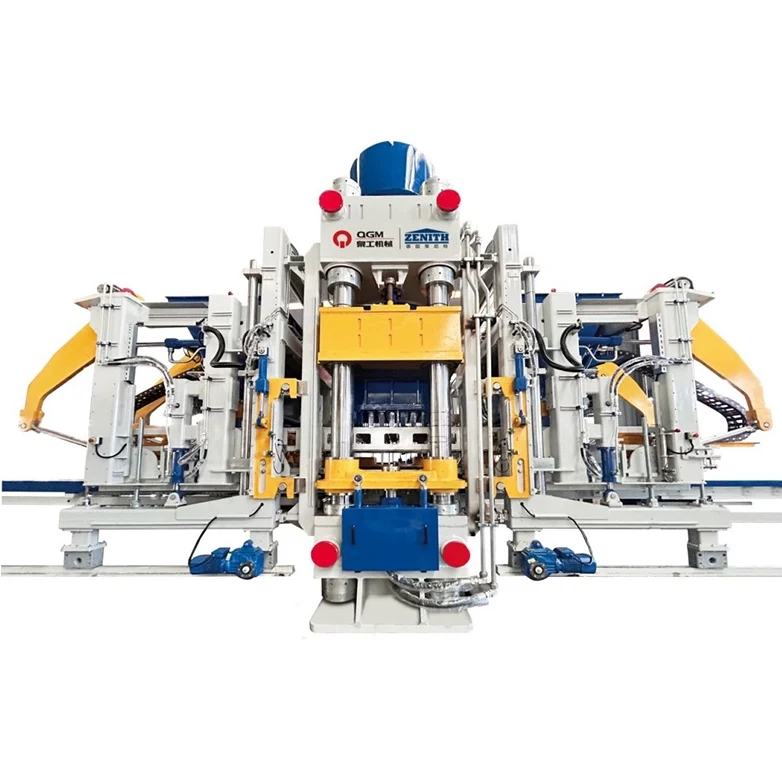

Automatikus hidraulikus betontömb-készítő gépek betontermékekhez

Az integrált mechanikai, hidraulikus és elektromos architektúra köré épülő VP sorozat a nagy szilárdságú gépvázat, a nagy tonnás hidraulikus préselést, a szervo vibrációt és az intelligens automatizálást egyesíti. A kulcsfontosságú rendszerekben nemzetközileg elismert alkatrészeket használnak a stabil működés és az egyenletes alakítási teljesítmény támogatására.

Három préserő-konfigurációval – 600, 900 és 1500 tonnával – a ZN-VP sorozat méretezhető megoldást nyújt a betontermékek gyártói számára, eltérő gyártási követelményekkel és termékspecifikációkkal.
A gép különösen alkalmas olyan alkalmazásokra, ahol fontos a formázási nyomás, az anyagok alkalmazkodóképessége és a termék rugalmassága. A kiválasztott modelltől, formakonfigurációtól és gyártási beállítástól függően a gép a következőket gyárthatja:
● Szabványos betontömbök
● Üreges blokkok
● Útburkolólapok
●Szegélykövek
●Kő megjelenésű betontermékek
●Tájrendezési termékek
● Vízvédelmi lejtővédő blokkok
● Fal- és dekorációs betontermékek

A ZN-VP sorozat különböző finomszemcsés és szilárdhulladék alapú alapanyagok hasznosítását is támogatja, ideértve az építési hulladékot, a kohászati ​​szilárd hulladékot, a bányamaradékot, a kőport, az iszapot és a homokmosó iszapot, megfelelő anyag-előkészítés és keveréktervezés mellett.

Ez teszi a ZN-VP sorozatot megfelelő opcióvá a szilárd hulladék újrahasznosítására és a hozzáadott értékű betontermékekre összpontosító betonblokk-gyártási projektekhez.

A blokkgép specifikációi

Technikai kiemelések

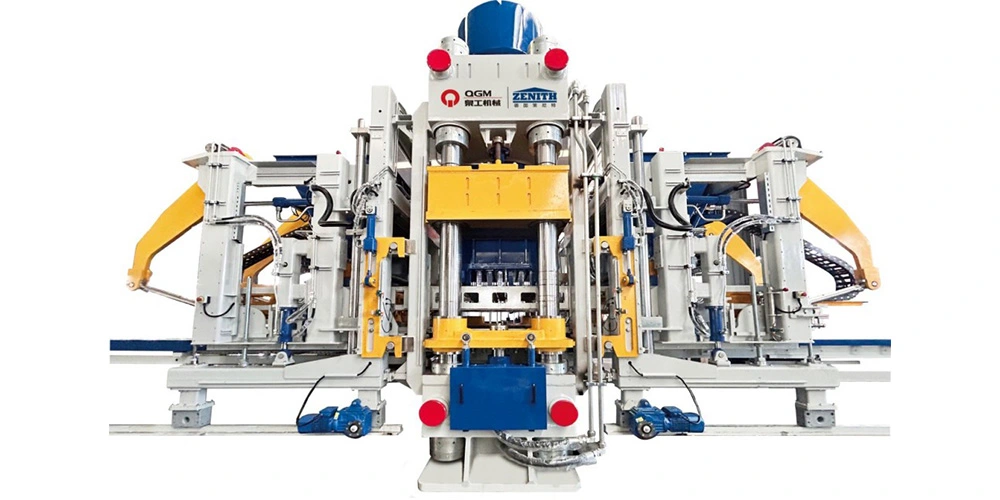

1. Nagy szilárdságú gépváz a stabil alakításhoz

A fő gépváz speciálisan kialakított acélprofilokból készül, és szabadalmaztatott szerkezeti tervezési technológiát alkalmaz.
A hegesztett keretet rezgéscsillapító kezelésnek vetik alá a szerkezeti stabilitás javítása érdekében. A nagy átmérőjű oszlopok támogatást és útmutatást nyújtanak a formazárás során, segítve a forma pontos pozicionálását a formázási folyamat során.
A bontórendszer mechanikus szinkronizálást alkalmaz, hogy koordinálja a formaleadást és támogassa a konzisztens termékformázást.
A nagynyomású betontömb gyártásnál a merev gépszerkezet elengedhetetlen a stabil formamozgás és az ismételhető alakítási feltételek fenntartásához.

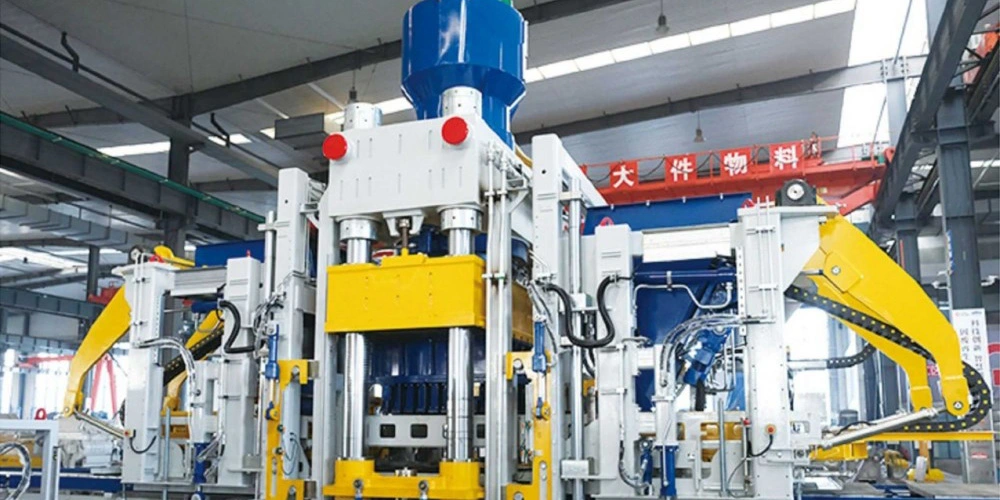

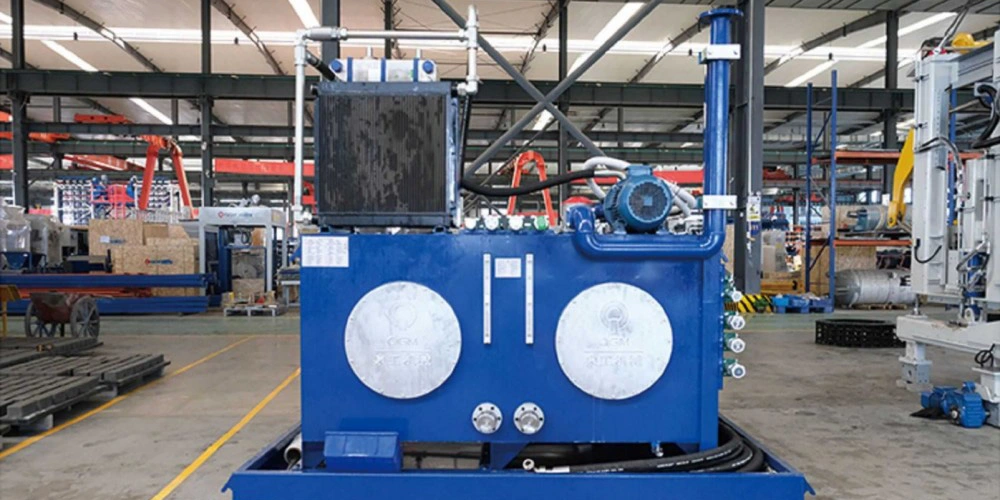

2. Nagy űrtartalmú hidraulikus présrendszer

A hidraulikus alakítórendszer a ZN-VP sorozat egyik meghatározó jellemzője.
A három modell 600, 900 és 1500 tonnás maximális fő nyomóerőt biztosít. A nagy átmérőjű főhengerek generálják a szükséges alakítóerőt a nagynyomású betontermékek előállításához.
A hidraulikus rendszerben nemzetközi márkájú hidraulikus szivattyúkat és szelepeket használnak. A préselési sebesség, nyomás és löket a termék- és folyamatkövetelményeknek megfelelően beállítható.
Ez lehetővé teszi az alakítási folyamat konfigurálását a különböző terméktípusokhoz és anyagjellemzőkhöz.
A nagynyomású hidraulikus konfiguráció különösen fontos a sűrű betontermékeket gyártó vagy finom porokat és szilárd hulladékból származó anyagokat tartalmazó keverékekkel dolgozó gyártók számára.

3. Német szervóvibrációs technológia

A ZN-VP sorozat fejlett német szervo vibrációs technológiát tartalmaz.
A szervomotorok gyors reagálást és a rezgési paraméterek pontos szabályozását biztosítják, lehetővé téve a gerjesztőerő és a rezgési teljesítmény beállítását a gyártási követelményeknek megfelelően.
A fix rezgésszabályozáshoz képest a szervo technológia nagyobb rugalmasságot biztosít a különböző terméktípusok és anyagösszetételek közötti váltáskor.
A szabályozott vibrációs folyamat támogatja a betontömörítést és segít fenntartani az egyenletes termékképzési feltételeket.
A szervo vibrációs betontömb-alakítási technológia különösen értékes, ha egy gyártósornak több termékspecifikációnak kell megfelelnie ahelyett, hogy egyetlen szabványos terméket folyamatosan futtatna.

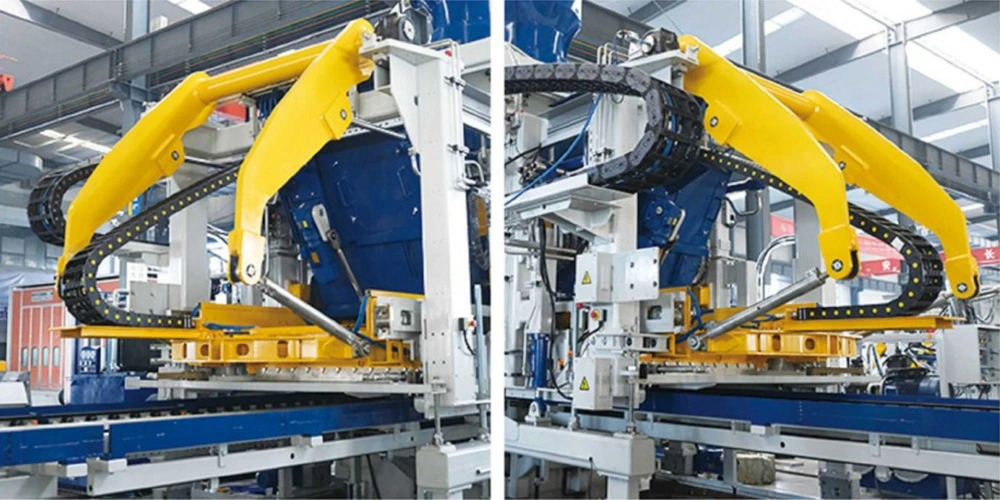

4. Lengőkaros adagolórendszer a könnyebb karbantartás érdekében

Az anyagadagoló rendszer robusztus lengőkaros konfigurációt használ a következetes anyagelosztás érdekében.
A nagy átmérőjű vezetőkerekek támogatják az etetőkocsi sima mozgását, míg a cserélhető kopólemezek a kulcs érintkezési felületeire vannak felszerelve a karbantartás egyszerűsítése érdekében.
Az etetőplatform cserélhető kopóalkatrészeket is használ. A hidraulikus reteszelés lehetővé teszi az adagolórész kinyitását és rögzítését ellenőrzési, tisztítási és karbantartási műveletek során.

Ez a kialakítás könnyebb hozzáférést biztosít a kopó alkatrészekhez, és segít csökkenteni a rutin szervizmunkák bonyolultságát.

5. Integrált statikus préselés és vibrációs formázás

A ZN-VP sorozat két alakító mechanizmust egyesít: nagynyomású statikus préselés + szervo vibráció.
A hidraulikus rendszer adja a fő alakító erőt, míg a vibrációs rendszer segíti az anyagtömörítést a formázás során.
Az eredeti műszaki konfiguráció szerint a rendszer akár 900 vagy 1500 tonna fő nyomóerőt és 120 kN vibrációs erőt is biztosít a megfelelő modelleken.
A kombinált technológia célja, hogy kielégítse a szárazon feldolgozott betontermékek alakítási követelményeit, durva szilárd hulladék anyagok és ultrafinom por anyagok felhasználásával.

Alkalmazható a következő termékek előállítására:
●Kő megjelenésű betonburkolatok
● Vízáteresztő burkolati termékek
●Szegélykövek
●Hagyományos betontömbök
●Betontermékek tereprendezése
●Egyéb személyre szabott betontermékek

Azoknál a projekteknél, amelyeknél a termékek sokfélesége és az anyagrugalmasság is megkívánja, a kombinált préselés-vibrációs konfiguráció alternatívát jelent a hagyományos statikus nyomással vagy csak vibrációval működő alakítórendszerekkel szemben.

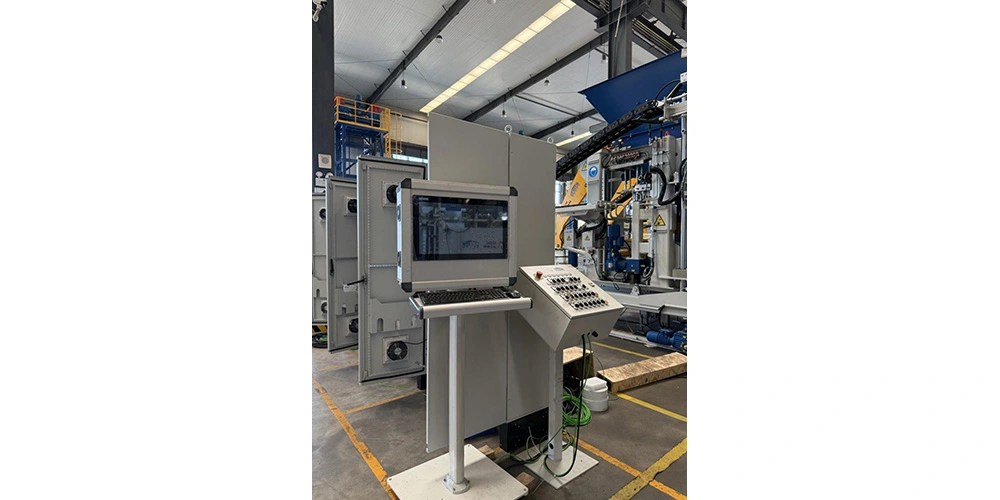

6. Automatikus vezérlés a következetesebb termelésirányítás érdekében

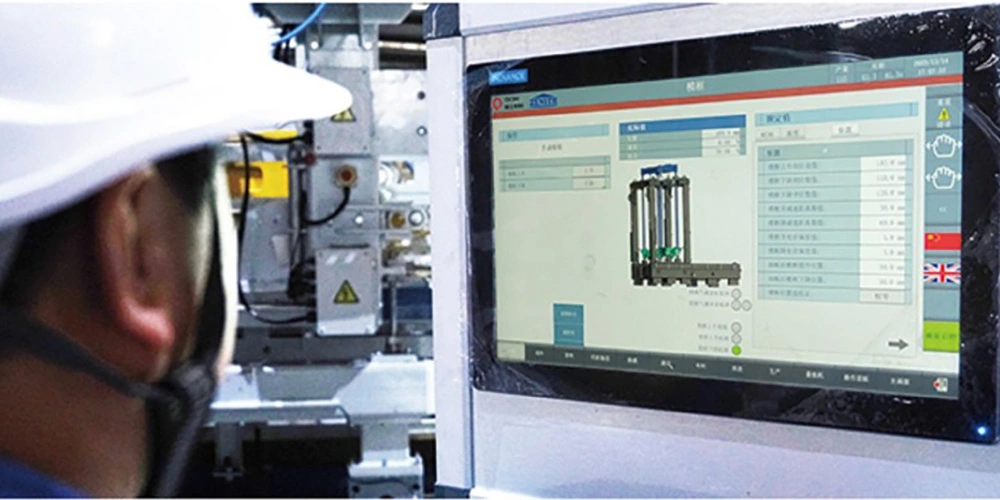

A ZN-VP sorozat a német automatizálási technológiát integrálja a vizuális ember-gép interfésszel.
A vezérlőrendszer koordinálja a gép alakítási folyamatait, miközben a kezelők számára egyértelmű interfészt biztosít a termelésirányításhoz.

A legfontosabb funkciók közé tartozik:
● Termelési receptek kezelése
● Üzemi paraméterek kezelése
● A berendezés állapotának felügyelete
● Termelési adatgyűjtés
● A gép működésének vezérlése
● Vizualizált felszerelési információk

A szükségtelen kézi beavatkozások csökkentésével az integrált vezérlési architektúra segíti a kezelőket a termelési paraméterek következetesebb kezelésében.
Az automatizált betonblokk gyártósorok esetében a központosított vezérlés világosabb interfészt biztosít a blokkgép és az upstream vagy downstream berendezések között.

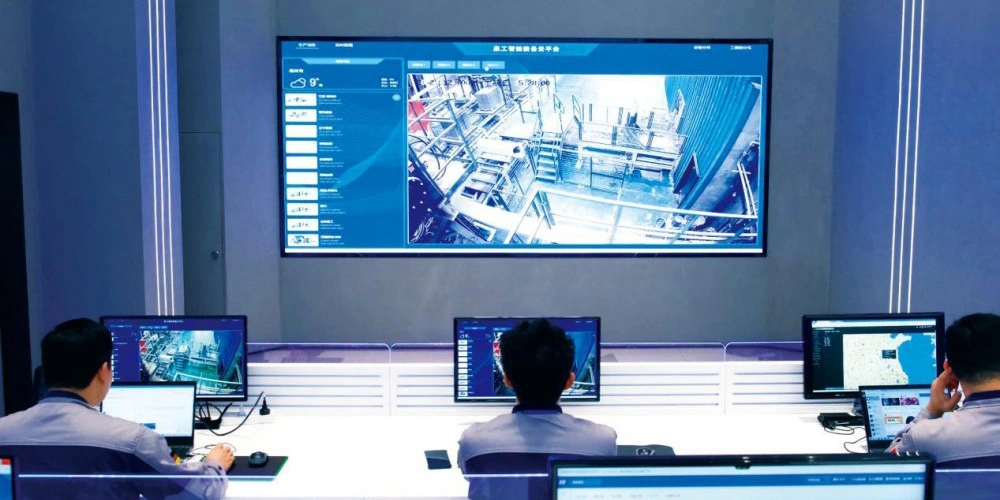

7. Intelligent Equipment Cloud Service Platform

A QGM Intelligent Equipment Cloud Service Platform kiterjeszti a gépkezelést a helyi vezérlőszekrényen túlra.
A platform integrálja a számítási felhőt, az adatkommunikációt, a berendezésmodellezést, a mesterséges intelligenciát, a fuzzy neurális hálózatokat és a big-data technológiákat a berendezések működési információinak és használati mintáinak összegyűjtésére és elemzésére.

A rendszer konfigurációjától és jogosultságától függően a platform a következőket támogatja:
●Online berendezések felügyelete
●A berendezés távvezérlése
● Távoli műszaki támogatás
● Prediktív hibaérzékelés
● Hibadiagnosztika
● A berendezések állapotának felmérése
● Automatizált működési jelentések
● Berendezés adatok elemzése

Ez digitális kapcsolatot hoz létre a blokkkészítő gép és a felhő alapú szolgáltatási funkciók között.
A tengerentúli blokkgyártók számára a felhőalapú berendezésfigyelés további támogatási réteget jelenthet, ha a gyártóberendezések távol helyezkednek el a gyártó műszaki szolgáltató központjától.
A QGM intelligens berendezései és felhőszolgáltatási megközelítése összhangban van a digitálisan összekapcsolt blokkgyártó berendezések és intelligens termelési rendszerek szélesebb körű fejlesztésével.

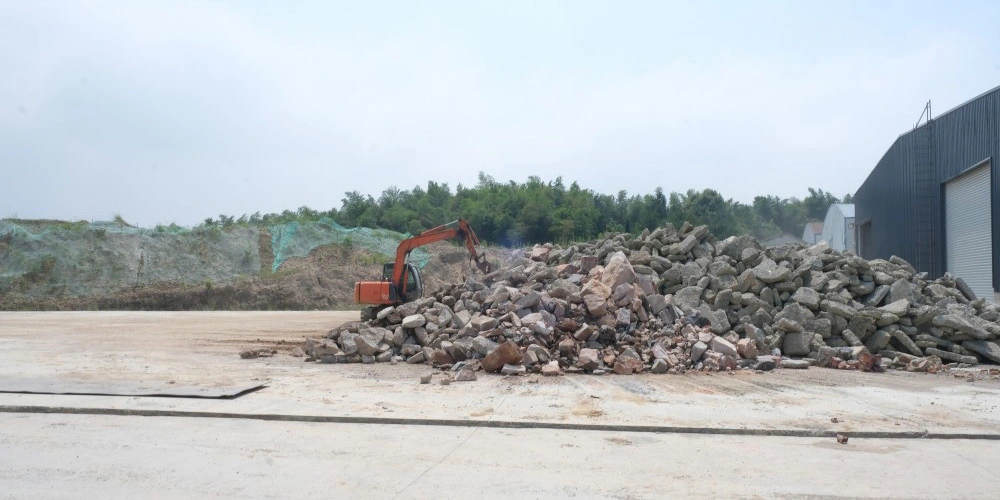

8. Szilárd hulladék újrahasznosítása a betontermékek gyártásához

A ZN-VP sorozat egyik fő alkalmazási jellemzője a különböző alapanyagokhoz való alkalmazkodóképessége.
Az anyag tulajdonságaitól, az előfeldolgozástól és a keverék kialakításától függően a gép olyan anyagokkal használható, mint:

Szilárd hulladék anyagok
● Építési hulladék ●Kohászati szilárd hulladék
●A bányamaradék
●Kőpor
●Iszap
● Homokmosó iszap

A tényleges anyagarányt és összetételt a helyben elérhető anyagok fizikai és kémiai tulajdonságainak megfelelően kell meghatározni.

Betontermékek
A gép a következők gyártására konfigurálható:
● Szabványos betontömbök
● Üreges blokkok
● Útburkolólapok
● Vízáteresztő járólapok
●Szegélykövek
●Kő megjelenésű betontermékek
●Tájrendezési termékek
● Lejtős védő tömbök
● Fali dekorációs betontermékek

Ez teszi a ZN-VP sorozatot relevánssá a szilárdhulladék-újrahasznosítási projektekben, ahol a cél a megfelelően feldolgozott hulladékanyagok piacképes betontermékekké alakítása.

9. Rugalmas betontermékek gyártására tervezve

A ZN600VP, ZN900VP és ZN1500VP három különböző berendezés-konfigurációt biztosít ugyanazon a hidraulikus alakítási koncepción belül.
A megfelelő modell kiválasztása olyan tényezőktől függ, mint például:
●Szükséges nyomóerő
● Raklap méretei
●A termék mérete
● Termékpaletta
●A nyersanyag jellemzői
● Forma konfiguráció
●Szükséges gyártási méret
● Rendelkezésre álló üzemi terület
● Teljes vonalkonfiguráció

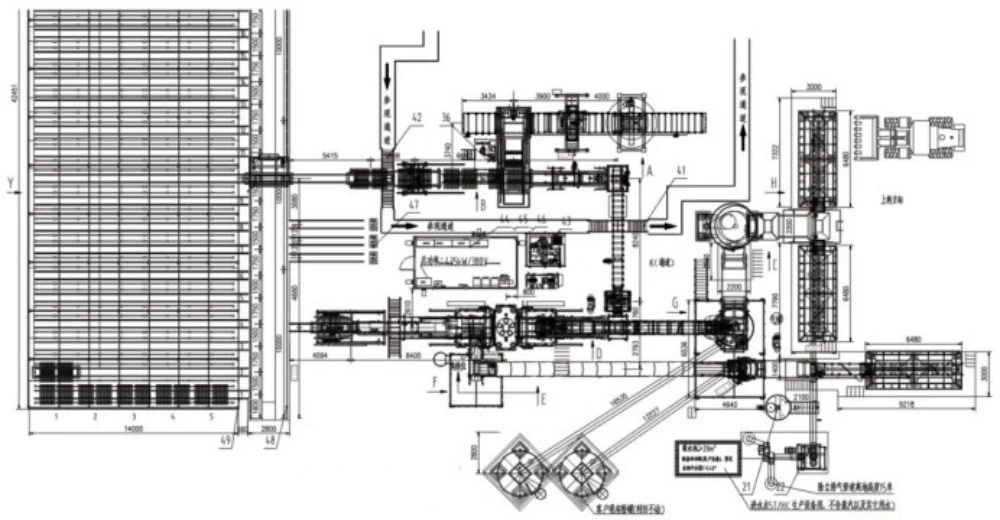

Gyártósor elrendezése

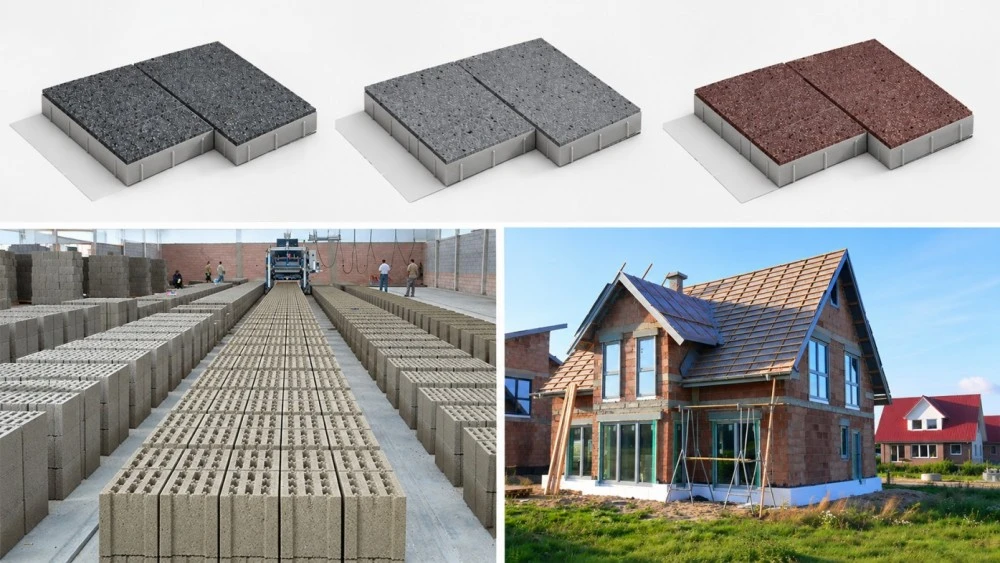

Minták és alkalmazások blokkolása

Videók
